調試之前的準備工作;

調試單個接收卡所控制的顯示屏區域(一般為一個箱體);

調試大屏幕。

1、雙擊桌面LED設置，進入LED設置界面。

2、點擊設置參數，輸入密碼168。

3、進入設置界面，發送卡下面的顯示模式可調分辨率(此分辨率需大于大屏幕的分辨率)，然后點擊接收卡。

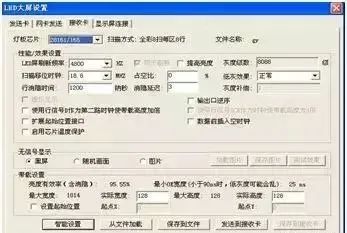

4、出現如下所示界面。

5、單擊智能設置，進入智能設置向導1，如下圖。

a. 顯示屏類型：選擇全彩實像數;

b. 模塊信息的點數：輸入一個接收卡所控制的燈珠數目(雅安P16接收卡控制一個箱體為64×48，則在點數里面的X輸入64，Y輸入48);

c. 模組信息里的數據接口數：為接收卡需要引出的排線數目;

d. 模組信息里每口數據線組數：不同型號的顯示屏每口數據線組數不同。(一般的有：顯示屏用16針的排線則每口數據線組數為1;顯示屏用20針的排線則每口數據線組數為2;顯示屏用26針的排線則每口數據線組數為3)。

e.數據類型：紅綠(藍)分開。

f.譯碼方式：不同型號的顯示屏有不同的譯碼方式(一般有所有的室內屏為芯片138譯碼;室外屏P16、P20為靜態不需掃描)

g. 其他的選項就按默認選擇。

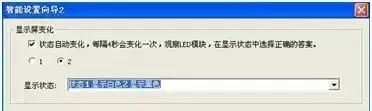

6、點擊確定進入設置向導2，并觀看顯示屏，觀看狀態1和2，選擇正確的顯示狀態，并點擊下一步。

7. 觀看顯示屏，觀看狀態1和2，選擇正確的顯示狀態，并點擊下一步。

8. 觀看顯示屏，觀看狀態1、2、3、4，選擇正確的顯示狀態，并點擊下一步　　

9. 觀看顯示屏，然后選擇亮的行數和間隔行數(含一行亮行)，然后點擊下一步?！?/span>

10. 進入如下界面。

11. 放正顯示屏，看顯示屏顯示哪一個點亮，然后點擊電腦上相對應的點，每點完一個點，顯示屏會提示下一個點，直到出現如下界面說明像素點識別完成，點擊確定，然后再點擊下一步?！?/span>

12. 出現如下界面，點擊確定，觀察顯示屏是否正確顯示(正確顯示畫面應是電腦桌面的左上角畫面)。

13. 根據顯示屏設定自己需要的刷新頻率和灰度參數等并發送到接收卡，下圖所示參數為參考參數(注意帶載設置里的最大寬度必須大于實際寬度，可以通過改變刷新頻率、灰度常數、掃描移位時鐘來改變最大寬度)，注意把設置好的文件保存，以便下次調用。

三、調試大屏幕：

1. 雙擊桌面LED設置，進入LED設置界面?！?/span>

2. 點擊設置參數，輸入密碼168。

3. 進入設置界面，然后點擊顯示屏連接。

a. 設置方式：選擇標準顯示屏，不需要啟用智能連接。

b.顯示屏數量：1

c.類型：全彩實像素屏;水平卡數：10;垂直卡數：8。

d. 以上幾步完成之后，選中如下圖中的一個小方框(代表一個箱體)，接著設置其參數。

e.伽瑪值與屏亮度都如上圖所示。

f.主線：選擇1號發送卡U線(1U)(此線與電腦上發送卡上的遠離發送卡dvi線的網線插孔相對應)

g.分線：都為1。

h.序號：從電腦網線接到的第一個箱體(接收卡)的序號為1，第一個箱體網線接到第2個箱體(接收卡)的序號為2，以此類推，最后一個箱體(接收卡)的序號為80。

i.寬度、高度：為一個箱體的燈珠數(雅安的一個箱體為64×48，所以寬度為64，高度為48)。

j. 卡亮度及沒有提到的以默認的為準，無需改動?！?/span>

4. 設置完之后，點擊發送到接收卡，觀察大屏幕是否正常顯示(大屏幕正常顯示應是電腦桌面的左上方畫面)并保存到文件以便下次調用。
