SMD表貼式LED燈珠日常維護（技術篇）
- 發布時間：2024-04-11
- 發布者： 湖南創斯特電子科技有限公司
- 來源： 湖南創斯特電子科技有限公司
- 閱讀量：
使用SMD表貼式燈珠設計的LED小間距顯示屏，雖然價格比COB封裝的小間距要低很多，但是長時間保持可靠性在使用上受到不少的限制，在這過程中，也有不少客戶會問到“屏的日常保養和維護”問題。因此技術支持人員匯總了以下些干貨，供大家參考。
01
模塊死燈或磕燈
02

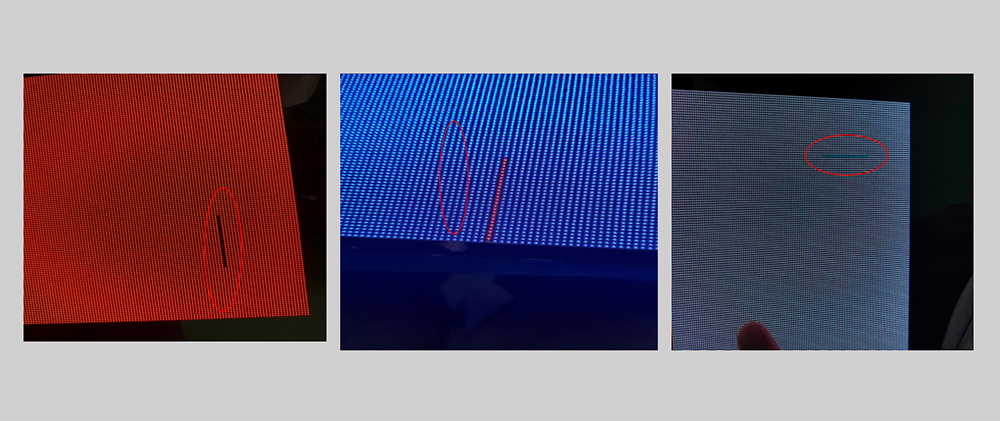

現象：
模組出現豎條顏色異常：高亮，暗亮，常亮，紅綠藍顏色異常。
原因：模組芯片異常，該列某燈珠內部短路，PCB板線路短路，模組之間擠壓。
維護方法：
使用備品模組替換掉問題模組。
上傳U盤里面的對應備品模組的校正數據。
在被換下來的模組上面標明維修原因，且須標記好該模組在大屏中的確切坐標位置。
03

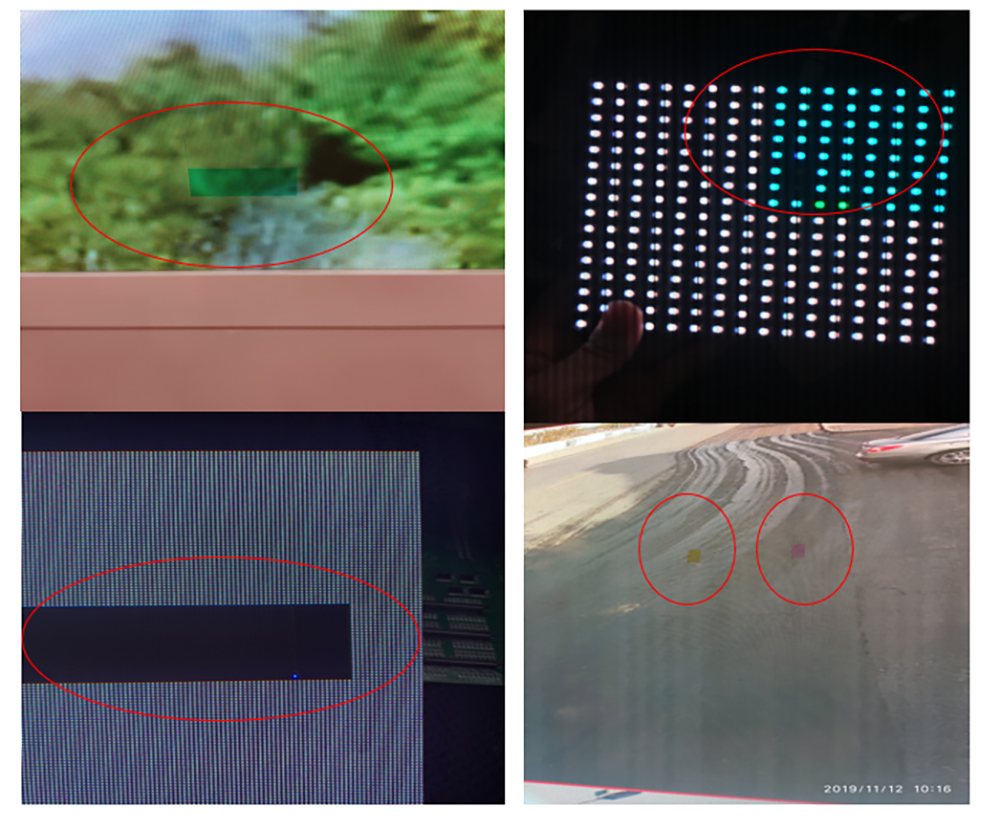

模組出現色塊/色條
現象：模組上出現一個矩形/長條形的顏色異常區。
原因：模組上某一顆IC 出現異常。
維護方式：
使用備品模組替換掉問題模組。
上傳U盤里面的對應備品模組的校正數據。
在被換下來的模組上面標明維修原因，且須標記好該模組在大屏中的確切坐標位置。
04
模組無校正數據
現象：以模組為單位，出現花屏/馬賽克 ，或者發白發灰的現象。
原因：模組未上傳校正數據或者校正數據丟失。
維護方式：
重新上傳該模組的校正數據后者上傳整屏的校正數據。
也可以選擇臨時關閉校正。
05
模組信號/電源連接異常
現象：單個模組黑無顯示或者顯示不完整。
原因：該模組的5V電源線和信號排線連接異常。
維護方法：
取下模組，將5V電源線或排線接插好。
