控制系統技術丨LED顯示屏控制器各個接口分別表示什么？
- 發布時間：2024-08-28
- 發布者： 湖南創斯特電子科技有限公司
- 來源： 湖南創斯特電子科技有限公司
- 閱讀量：

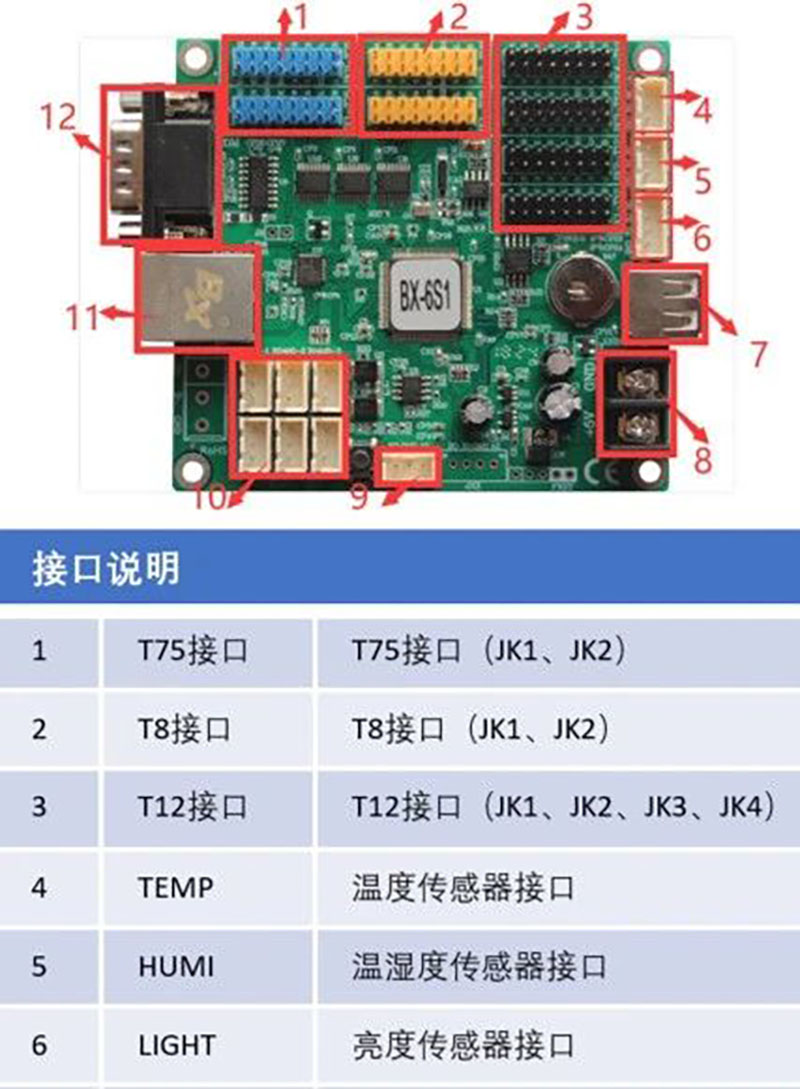

黃色接口T08，一般是接室內F3.75、F5.0單元板藍色接口T75，一般是接全彩75接口單元板，目前全彩單元板主流接口是75接口和320接口（小間距）
LED顯示屏控制系統（LED Display Control System），又稱LED顯示屏控制器、LED顯示屏控制卡。它是組成LED顯示屏的核心部件、主要負責接收來自計算機串行口或DVI接口的畫面及視頻顯示信息，置入幀存儲器，按分區驅動方式生成LED顯示屏所能識別的串行顯示數據和掃描控制時序。 LED顯示屏異步控制系統又稱LED顯示屏脫機控制系統或脫機卡。主要用來顯示各種文字、符號和圖形或動畫為主。畫面顯示信息由計算機編輯，經RS232/485串行口預先置入LED顯示屏的幀存儲器，然后逐屏顯示播放，循環往復，顯示方式豐富多彩，變化多樣。其主要特點是：操作簡單、價格低廉、使用范圍較廣。LED顯示屏簡易異步控制系統只可以顯示數字時鐘、文字、特殊字符。LED顯示屏圖文異步控制系統除具有簡易控制系統的功能外，最大的特點是可以分區域控制顯示屏幕內容。支持模擬時鐘顯示、倒計時、圖片、表格及動畫顯示。具有定時開關機、溫度控制、濕度控制等功能。 LED顯示屏同步控制系統，主要用來實時顯示視頻、圖文、通知等。主要用于室內或戶外全彩大屏幕顯示屏。LED顯示屏同步控制系統控制LED顯示屏的工作方式基本等同于電腦的監視器，它以至少60幀/秒更新速率點點對應地實時映射電腦監視器上的圖像，通常具有多灰度的顏色顯示能力，可達到多媒體的宣傳廣告效果。其主要特點是：實時性、表現力豐富、操作較為復雜、價格高。一套LED顯示屏同步控制系統一般由發送卡、接收卡、和DVI顯卡組成。 顯示屏上的控制卡種類很多，生產控制卡的公司也很多，例如 摩西爾，靈星雨，中慶，仰邦，詣闊，金涵等。簡單說分為 : 全彩同步卡 異步脫機卡 全彩視頻脫機卡。 隨著近2年LED顯示屏的飛速發展，LED控制卡的市場也變的更加廣闊，尤其是09年剛剛新起的U盤LED控制卡目前使用的最多，可用串口連接電腦，也可用U盤傳遞信息，省電腦、免布線、支持模擬時鐘、流水邊框，U盤LED控制卡可省電腦、省布線。1、支持4掃、8掃、16掃的各種戶內、戶外、半戶外單雙色顯示板，一卡多能任意設置。2、支持流水邊框和模擬時鐘功能，更加突出顯示屏內容。3、最大可控范圍單色114688點，雙色點數減半，同時內置4個08接口和4個12接口，可擴展到8個接口。4、顯示功能：支持文字、圖片、動畫、EXCEL表格、時間、溫度、倒（正）計時等。5、可用于制作門頭屏、海報屏、車載屏和其它種各種型號的屏。6、設置鎖屏功能，內置4組定時開關機時段，可任意設置使用。E型卡（時間分區）（U盤和串口雙通訊功能）1、支持4掃、8掃、16掃，支持各種戶內、戶外、半戶外單雙色顯示板，一卡多能任意設置。2、最大可控范圍單色40960點，雙色點數減半，內置3個08接口和3個12接口，可擴展到8個接口。3、顯示功能：文字、圖片、動畫、時間、溫度、倒（正）計時等。4、可用于制作門頭屏、海報屏、車載屏和其它種各種型號的屏。5、設置鎖屏功能，內置4組定時開關機時段，可任意設置使用。7、支持一個U盤管理多塊顯示屏功能，方便多屏集中管理。1、同上支持4掃、8掃、16掃的各種戶內、戶外、半戶外單雙色顯示板，一卡多能任意設置。2、支持流水邊框和模擬時鐘功能，更加突出顯示屏內容。3、同上最大可控范圍單色114688點，雙色點數減半，內置4個08接口和4個12接口，可擴展到8個接口。1、支持4掃、8掃、16掃的各種戶內、戶外、半戶外單雙色顯示板，一卡多能任意設置。2、最大可控范圍單色40960點，雙色點數減半，并且內置3個08接口和3個12接口，可擴展到8個接口。3、顯示功能：文字、圖片、動畫、時間、溫度、倒（正）計時等。4、可用于制作門頭屏、海報屏、車載屏和其它種各種型號的屏。5、設置鎖屏功能，內置4組定時開關機時段，可任意設置使用。6、具有串口通訊功能。根據不同需要，可以使用串口連接電腦，也可以使用U盤傳遞信息。使用U盤控制卡可省電腦、省布 線，可控十萬點，一卡通。 陣列式控制系統，LED全彩顯示屏控制系統?！瓣嚵惺健笨刂葡到y(tǒng)由一塊主控板、若干塊副控板和安裝在顯示屏箱體內的若干個掃描板組成，相當于每個箱體中采用了一套控制系統進行控制，采用這種結構充分提高了顯示屏的可靠性和顯示的效果，在效果上提升的更加明顯，很好解決了高檔LED顯示屏播放視頻時換幀頻率不高、灰度等級不足、色彩均勻性不好等問題。經科技局組織的專家委員會鑒定，該技術已經達到了國內領先、國際同類產品的水平。 此代控制系統的誕生又提高了元亨光電在屏體控制方面的技術優勢，并使顯示信號的處理技術得到進一步的改進。 采用了“陣列式”控制系統之后，首先，可以將顯示屏的換幀頻率由60Hz左右提高到120Hz以上，遠遠大于人的眼睛分辨能力，使人在觀看時無任何頻閃和水波紋現象出現，提高了顯示的質量。其次，可以將顯示屏紅、綠、藍三基色的灰度級別從256級提高到1024級，使顏色更加鮮艷，色彩還原性更好，顯示的圖像更真實。最后，采用LDVS信號進行傳送，最大化地避免了信號的損失，使整個顯示屏顯示內容同步，提高了顯示屏的一致性，整個顯示屏無任何色差色塊出現。
